一、簡單介紹

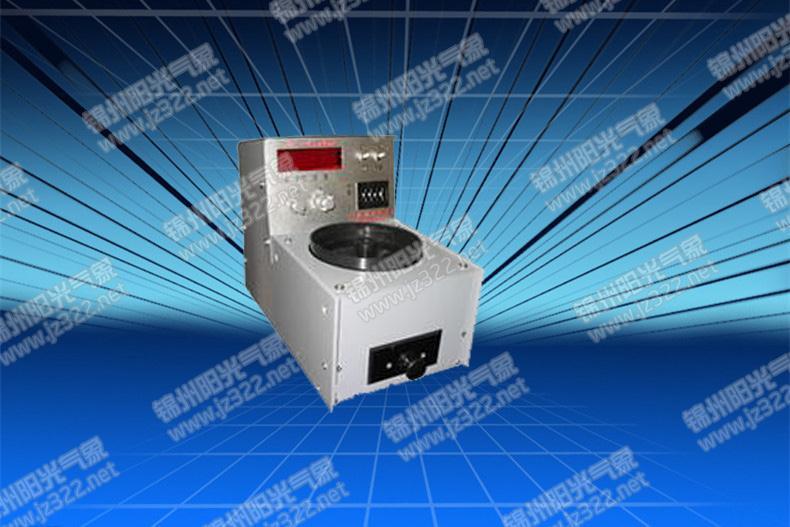

    種子數粒儀 (PME型適用于大小粒種子，PME-1型僅適用于小粒種子)；JZYG-PME型數粒儀可對各種主要糧食作物，如稻、麥、高粱玉米等顆粒進行自動計數，在農科院(所)農業大專院校、種子系統，糧食部門中、考察種子指標，測量千粒重有廣泛應用。

二、技術性能

  JZYG-PME型：
    1、尺寸長×寬小于12×4毫米(小顆粒)；
    2、尺寸長×寬小于12×10毫米(大顆粒)。
  JZYG-PME-1型：
    1、尺 寸：長×寬小于12×4毫米(小顆粒)；
    2、計數精度：±4/1000以速度而定。(標準偏差)；
    3、計數速度：小顆粒大于1000粒/3分鐘；大顆粒500粒/3分鐘；
    4、計數容量：1～9999由四位LED數碼管直接讀數；
    5、自校頻率：f=1～2Hz,f=10～20Hz；
    6、預置自停：1o～9999當中任意數值，置0000不計數；
    7、外接電源：220～±20V～50Hz,功率小于20W，接地良好；
    8、儀器尺寸：304×234×180mm；
    9、工作環境：大氣壓力：750±30mm汞柱，
                 環境溫度：0℃～40℃，
                 相對濕度：20℃時小于80%。
    10、連續使用時間：大于四小時；
    11、儀器功能：電路自校，任意計數，預置自停，抽門與送料自鎖。

三、外形結構

  1、送料旋鈕；
  2、自校旋鈕；
  3、數碼管；
  4、電源開關；
  5、復零計數開關；
  6、預置拔盤；
  7、卸料盤旋鈕；
  8、料盤；
  9、保險絲；
  10、盛料抽門；
  11、大顆粒出粒口。

四、工作原理

    電磁振動盒使種子逐粒排隊送料，落入光電轉換槽后形成光電脈動，經放大整形倒相后送入計數電路，以LED數碼管顯示讀數。預置用拔盤開關，當計數到預置數后，停止送料，停止記數。儀器設有自校頻率，便于檢查計數電路及預置的正確性。
  (1)電磁振動送料裝置：種子放在料盤上，料槽成螺旋形。
  (2)在螺旋槽上升的種子，到達落料口落下，通過光電轉換區投影到硅光電池上產生電流變化，經脈動放大整形后得到光電計數脈動，送入計數電路計數顯示。
  (3)種子數粒儀計數顯示電路采用CC4518(菲利蒲公司HEF4518)雙BCD加計數器，并以CC4511(HEF4511)BCD-7段鎖存/譯碼/驅動器，譯碼后驅動共負極LED發光數碼管顯示，四位數的LED輸入端串入限流電阻，使筆劃亮度均勻。CC4518計數輸入端有時鐘端(CL)，時鐘允許端(EN)和復位端"R"，個位數時EN="1"(高壓平)計數脈動由"CL"輸入，正跳變觸發，后面三位均是CL="0"(低電平)由EN輸入，負跳變觸發。
  (4)預置自停電路的控制信號由開關二極管，指輪拔盤開關與四輸入端的與非門聯接，當拔盤預置數與計數數字相符時，繼電器吸合，從而切斷計數輸入，使計數輸入端接地，停止送料，LED顯示出預置數字。
