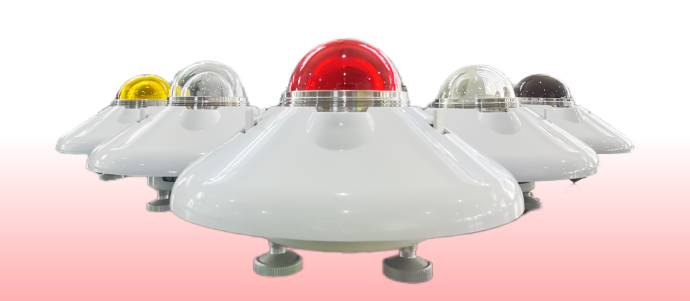

產品簡介
TBQ-4-3(5/6)分光譜輻射表能夠精確地測出太陽總輻射量、紅外光譜區、可見光譜區和紫外光譜區的太陽輻射量，一般與各種輻射記錄儀或直流電位差計配接使用。用戶可以根據自己的需求進行選配調整。太陽分光譜輻射表能夠對太陽光譜進行分析，以提供一系列有關太陽輻射的重要數據。該表通過對太陽輻射的不同波長進行分類，可以給我們提供有關太陽輻射的信息，使我們能夠更好地了解太陽的行為和性質。
測量原理
該表采用光電轉換感應原理，其感應元件采用繞線電鍍式多接點熱電堆，其感應面涂有高吸收率的黑色涂層，冷熱結點產生溫差電勢，在線性誤差范圍內，輸出與太陽光譜波段對應的輻射強度成正比，為減少環境溫度對表的性能影響，配有溫度補償電路，該表內罩為石英玻璃，外罩經精密冷加工磨制而成的光學玻璃，雙層半球罩結構大大降低了紅外輻射的影響。
產品特點

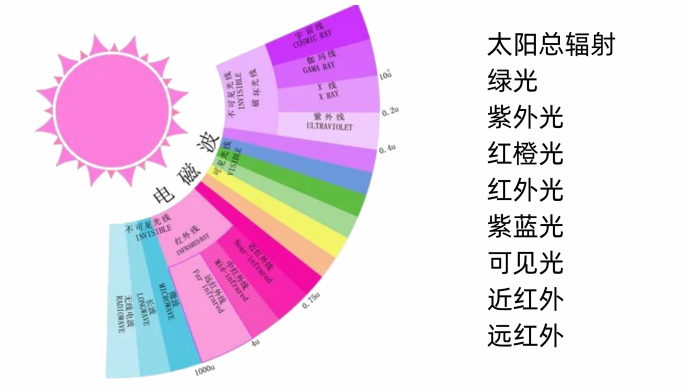

1、選配不同波段的分光譜輻射表可實現太陽輻射中的總輻射、綠光、近紅外、紫外、紅橙光、紅外、紫藍光、可見光、遠紅外進行實時監測分析，配合數據采集器及微機軟件可顯示光譜曲線圖，方便用戶實時掌握太陽光譜組成。
2、精度高、性能穩定，與進口輻射表測試曲線基本吻合。每塊輻射表既可以獨立測試，又可以組合測試。

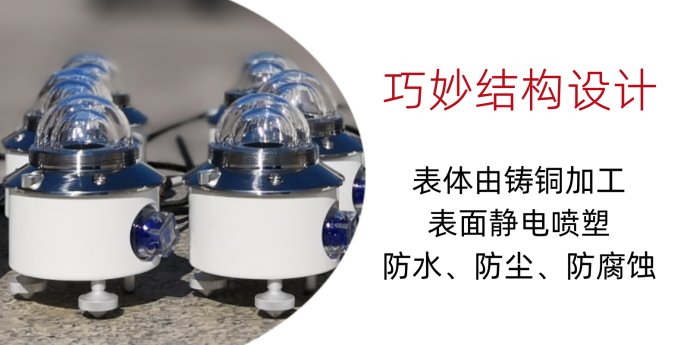

3、雙層半球玻璃罩結構，極大程度降低了紅外輻射對于測量數據的影響。

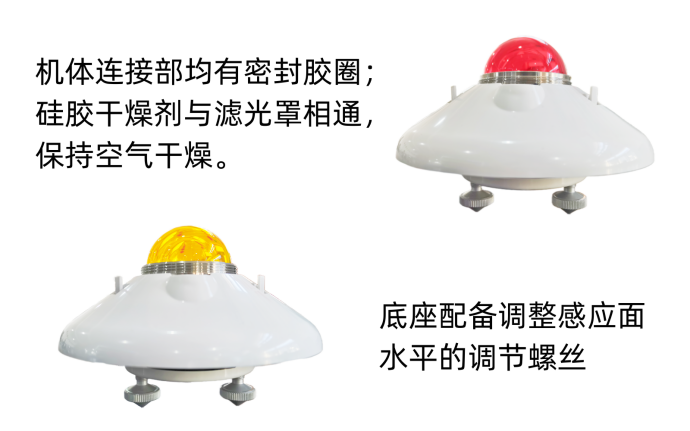

4、可拆卸干燥劑筒，方便隨時更換干燥劑，保證輻射表內部干燥；表體內置溫度補償裝置，減少環境溫度對輻射表性能的影響。
技術參數
|
TBQ-4-3（5/6）分光譜輻射表技術指標 |
|
|
項目 |
技術參數 |
|
測量范圍 |
0～2000W/m² |
|
測量精度 |
<5% |
|
靈敏度 |
7～14μV／W.m-2 |
|
響應時間 |
≤30s（99%） |
|
內阻 |
<400Ω |
|
溫度特性 |
±2%(-20℃～+40℃) |
|
余弦 |
天頂角0°~70°，偏離標準±3% |
|
天頂角70°~80°，偏離標準±7% |
|
|
光譜范圍 |
280~3000nm |
|
400~3000nm |
|
|
500~3000nm |
|
|
600~3000nm |
|
|
700~3000nm |
|
|
780~3000nm |
|
|
工作環境溫度 |
-40℃~+80℃ |
|
工作環境濕度 |
0%RH-100%RH |
|
重量 |
0.5kg/臺 |
|
信號輸出 |
0-20mv（配合變送器可輸出RS485或4-20mA） |
|
輻射表光譜范圍 |
||
|
輻射表名稱 |
輻射表型號 |
光譜范圍(nm) |
|
分光譜輻射表(3臺輻射表/套) |
TBQ-4-3 |
280-3000、400-3000 700-3000 |
|
分光譜輻射表(5臺輻射表/套) |
TBQ-4-5 |
280-3000、400-3000 500-3000、600-3000 700-3000 |
|
分光譜輻射表(6臺輻射表/套) |
TBQ-4-6 |
280-3000、400-3000 500-3000、600-3000 700-3000、780-3000 |
|
測試光譜與使用輻射表對應關系 |
||
|
光譜顏色 |
光譜波長范圍(nm) |
對應使用的輻射表 |
|
紫外光(UVA/UVB/UVAB) |
280~400 |
分光譜280nm、400nm |
|
紫藍光 |
400~500 |
分光譜400nm、500nm |
|
綠光 |
500~600 |
分光譜500nm、600nm |
|
紅橙光 |
600~700 |
分光譜600nm、700nm |
|
可見光 |
400~700 |
分光譜400nm、700nm |
|
紅外光 |
700~3000 |
分光譜700nm |

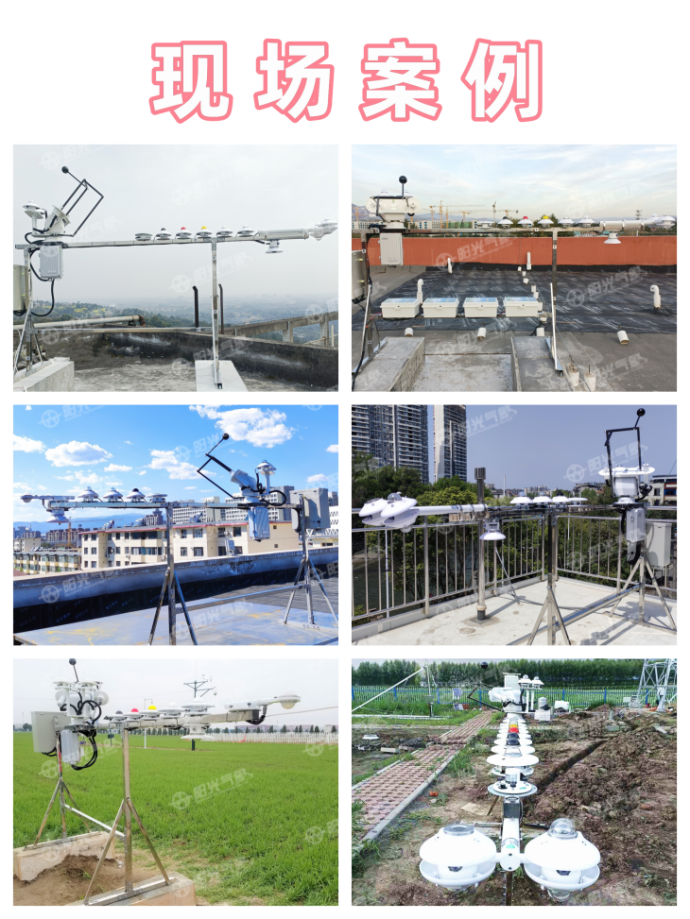

安裝要求
安裝時應選擇周圍沒有障礙物，保證日出、日落的方位上無高度角超過5°的障礙物，并應避免出現陰影落在感應面上的現象。安裝時將該表的插頭朝北放置，先調水平，然后在固定。
