一、產品概述

水位計是用來測量河流、湖泊、水庫、水池、水井、容器等水位的一種智能儀表。常用的水位計主要有投入式水位計、超聲波水位計和雷達水位計。

二、常用水位計介紹

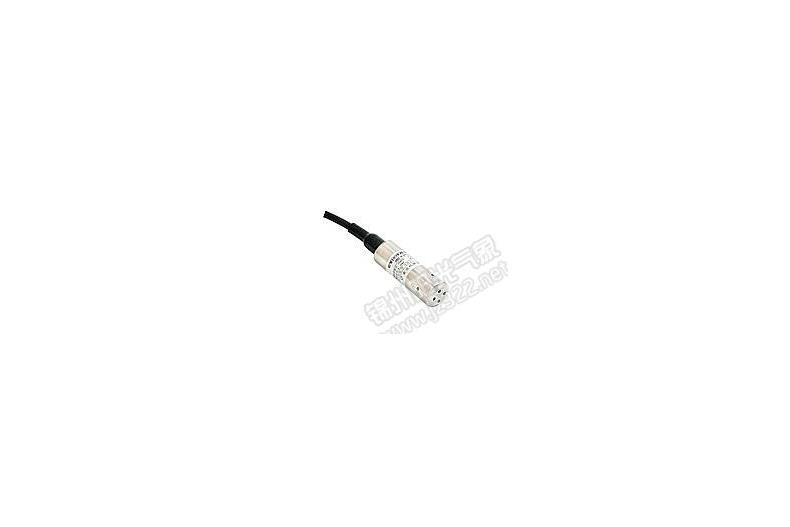

1、投入式水位計

◆ 概述

投入式水位計基于水體靜壓與水體高度成正比的原理，采用擴散硅或陶瓷敏感元件將靜壓信號轉換成電信號，再經溫度補償和線性修正后，對外輸出標準的水位模擬量信號。

◆ 適用性

投入式水位計具備精確度高、穩定性好、防水性能強、安裝方便等特點，可廣泛用于各種水體的水位測量，并可適應較小的安裝空間。但由于設備投入式的安裝方式，其測量精度易受水溫和含沙量的影響

◆ 技術參數

量程（FS）：1、2、5、10、20、50、100、200m；

允許過壓：2倍滿量程；

精確度誤差：0.5%FS；

穩定性誤差：量程＞20m，0.2%FS/年；

量程≤20m，20mm；

防水等級：IP68；

適用溫度范圍：-10～80℃；

貯存溫度范圍：-40～100℃；

電源電壓：12～28VDC；

輸出信號：4～20mADC(二線)；

負載（Ω ）：＜（Uv-12）/0.02；

配套電纜：聚乙烯、聚氨酯材質可選；長度需定制，在訂貨時說明。

2、超聲波水位計

◆ 概述

超聲波水位計是一種非接觸、高可靠性、易安裝維護的水位測量儀表。超聲波水位計的測量原理是：超聲波換能器(探頭)發出的高頻超聲波脈沖遇到水面后被反射，部分反射回波被換能器接收后被轉換成電信號。根據超聲波脈沖從發射到接收的時間間隔和超聲波的傳播速度，即可精確算出超聲波的傳播路程，從而確定水位值。

◆ 適用性

超聲波水位計采用非接觸式測量，不受水體污染、不破壞水流結構、不需建造水位測井，適用于江河、湖泊、水庫、河口、渠道、船閘及各種水工建筑物的水位測量，特別適用于岸邊無垂直面且水位變幅不大的水體水位觀測。

超聲波水位計不能用于霧氣或粉塵很大的測量現場，并且測量精度容易受溫度、濕度、風浪的影響。

◆ 技術參數

量程：0.5～30m；

分辨率：1～5mm；

發射角：6°～12°；

顯示：LCD；

最大負載：750歐姆；

防護等級：IP65、IP67；

信號輸出：4～20mA或RS485/RS232；

精度：0.25％，0.5％；

頻率：40KHz；

盲區：0.20～0.9m；

電源電壓：220VAC或24VDC；

外殼材料：PA6、ABS；

環境溫度：-20～+55℃；

安裝螺紋：M66x3。

3、雷達水位計

◆ 概述

雷達水位計是利用電磁波來探測水位的電子設備，采用發射-反射-接收的工作模式。雷達水位計發射出的電磁波經水面發射后，再次被水位計接收，通過計算電磁波的傳播距離即可精確確定水位值。

◆ 適用性

雷達水位計采用非接觸式的測量方式，具有測量精度高、抗干擾能力強、不受溫度、濕度、風力影響的特點。

雷達水位計幾乎能用于所有水體的水位測量，并可應用在高溫、高壓和腐蝕性很強的安裝環境。

◆ 技術參數

測量范圍：15m，最大可達70m；

精度：±3mm；

過程溫度：-40～100℃；

頻率：26GHz；

過程壓力：常壓；

輸出信號：RS485、4～20mA可選；

電源：DC6～28V（RS485）；

   DC18V～36V（4-20mA）。

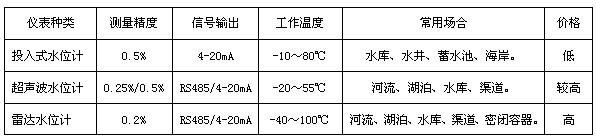

三、常用水位計對比
