一、產品概述

水源井監控設備可遠程控制水泵的啟、停；可遠程監測水源井的取水狀態和水泵運行電流、電壓、消耗電能等電參數；可實時采集水井水位、出水壓力、出水流量等生產數據；當水泵狀態異常、監測數據越限時可實現自動預警。

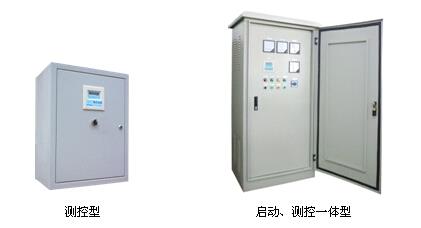

二、產品外觀

◆ 測控型水源井監控設備

適合已配置水泵啟動柜的水源井，聯合水泵啟動柜實現遠程監測和控制功能。

◆ 啟動、測控一體型水源井監控設備

適合還未配置水泵啟動柜的水源井，采用水泵啟動、測控一體化設計，集中實現水源井的現場顯示、手動操作和遠程監測、遠程控制功能。

三、產品特點

1、兼容性強：兼容軟啟動、變頻啟動、自偶降壓?jiǎn)?dòng)等多種水泵啟動方式。

2、無距離限制：采用GPRS無線通信，對水源井與監控中心間的距離無要求。

3、性能穩定：采用防雷擊、抗干擾、輸入信號隔離等多項措施，確保設備安全、可靠。

4、維護方便：可遠程設置工作參數、遠程升級程序，對設備異常實現遠程診斷。

5、接入靈活：可接入我公司配套的水源井監控軟件平臺，也可接入組態軟件或用戶自行開發的軟件系統

四、產品功能

采集功能：采集水泵工作狀態、設備安防狀態；采集水泵運行電流、運行電壓、消耗電能；采集水源井水位、出水壓力、出水流量等信息。

顯示功能：現場顯示電壓、電流、水位、壓力、流量等實時監測數據。

預警功能：電流過大、水位過低、控制柜保護、井房停電、閑人進入等狀況發生時，立即上報告警信息。

控制功能：將啟泵回路與水泵啟動柜的啟動按鈕并聯、將停泵回路與水泵啟動柜的停止按鈕串聯即可實現水泵的遠程控制；同時支持手動控制和自動控制功能。

通信功能：標配采用GPRS通信，可支持ADSL或光纖通信。

監視功能：采用GPRS通信時，支持自動或遠程拍照；采用ADSL或光纖通訊時，支持實時視頻監控。

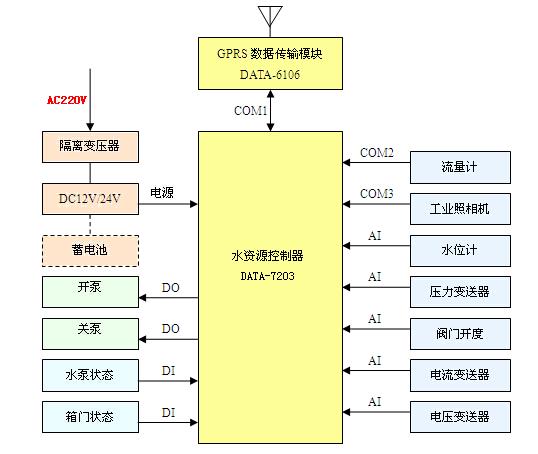

五、原理示意圖

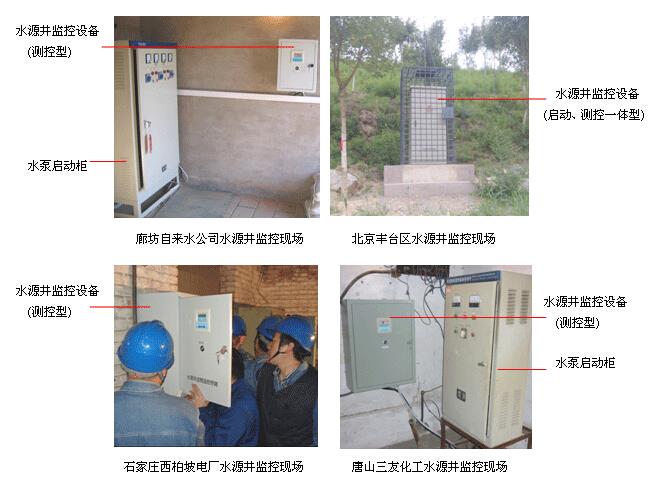

六、安裝現場
